一眼扫过,薄膜上的各类缺陷无处躲藏,国辰机器视觉检测是怎么做到的?

2022-12-01 10:47

薄膜在材料领域占据着重要地位,通用膜主要用于包装行业,特种膜在新能源、家电及消费类电子领域应用较多。例如光学膜是电子产品显示屏的重要原料,高性能高阻隔膜可用在光伏电池上。

由于机器视觉检测在精确度和重复性上有着人眼不可比拟的优势,随着核心技术的不断完善,加之薄膜市场需求量大,企业在增产的同时也更加重视品控,机器视觉检测系统逐步替代了人工检测,在提升检测效率的同时也提升了检测质量。

机器视觉检测应用领域已十分广泛,如电子及半导体、汽车制造、食品包装、制药、印刷等。在这些检测项目中,薄膜的视觉检测难度较大,对检测方案、技术和设备要求较高。

国辰机器视觉检测


国辰机器视觉检测依托浙江省级重点研究院在智能机器人、机器视觉关键核心技术的研究、开发和应用,基于自主研发的GC-IQD-FAST图像多源异构深度算法平台,推出以人工智能为主、行业质量专家为辅的一体化智能质量检测综合技术(GC Intelligent Quality Detection Technology,GC-IQD),集成自主光学成像设计方案池、机电控制、自主移动机器人、质量控制系统工程等多种技术,在缺陷检测、尺寸与形状检测、品质分析等场景下有着广泛的应用。

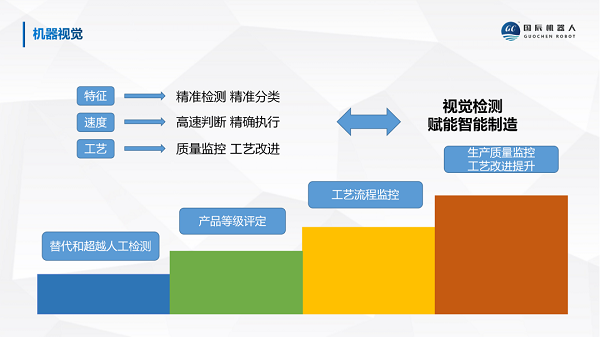

GC-IQD智能质量检测综合技术具有开发工作方式时间短,检测效果好等优势,可替代和超越人工检测,从产品等级评定、生产质量监控、工艺改进提升上赋能智能制造。

技术优势

1、检测能力强,擅长客户质量检测和品质分析等相关的复杂任务需求。

2、针对质量品质图像检测,GC-IQD-FAST多源异构深度学习技术相比其它深度学习技术所需样本少,项目研发周期快。

3、GC-IQD图像分割特征基于自动计算提取和公式拟合,图像分类特征基于自动计算提取和公式拟合。

4、GC-IQD图像特征是多尺度、多维度,比资深算法工程师提取信息特征丰富,特征提取设计工时少。

5、GC-IQD图像处理适应复杂图像背景能力强,抗噪声能力强,擅长复杂纹理,微弱边缘,泛化能力强。

6、GC-IQD GPU—整图计算方式是对每个像素同时并行计算,单张图一个对象和单张图N个对象的检出时间一样。

薄膜行业检测方案

由于各种因素的影响,薄膜表面在生产过程中会出现多种缺陷,如孔洞、污染、杂质、蚊虫、划痕、黑点等。在薄膜的高速生产过程中,依靠人工检测是无法准确判断出这些缺陷的。国辰薄膜行业机器视觉检测系统依托GC-IQD智能质量检测综合技术,通过深度学习算法、数据训练不断优化识别效果,结合工业相机、自动化产线等设备,能快速准确的识别各类薄膜表面缺陷。

国辰薄膜行业机器视觉检测系统适用于EVA/POE光伏膜、双向拉伸膜、流延膜、吹膜、感光胶膜、光学膜、锂电池隔膜、铝塑膜、复合膜等的瑕疵检测,广泛用于各种薄膜、纺织领域的产品缺陷检测、缺陷标识、工业自动化、质量统计分析以及智能瑕疵分类等。

能否对缺陷图像进行精确提取和分类,也是对系统“软实力”的考验。国辰薄膜行业机器视觉检测系统的缺陷识别和分类算法融入人工智能和大数据新技术,根据缺陷类型智能分类,实时分析,精准判别。系统还能够进行精确和全面的品质监控,根据检测结果对产品分级处理,输出数据报表,同时也可以对生产工艺问题溯源,便于及时发现问题,减少企业损失。

1.PVC薄膜视觉检测

缺陷检测主要包括脏污点、条纹、破损、边缘裂缝、皱折、暗斑、亮斑、边缘破损、黑点疵点、毛发,蚊虫等。

2.锂电隔膜视觉检测

主要检测破膜、刮伤、漏涂、异物、孔洞等问题,提高良品率,减少生产过程中不必要的浪费。

3.光伏膜视觉检测

主要检测生产过程中表面出现的黑点、杂质、蚊虫以及油污等常见缺陷,进行瑕疵分类处理、提高生产效率,保证胶膜质量。

4.食品包装膜视觉检测

主要检测晶点、黑点、蚊虫、污点、线条、破洞等,根据批次号自动记录每一卷薄膜瑕疵的图片、大小、分布位置等信息并自动声光报警。

机器视觉检测产品

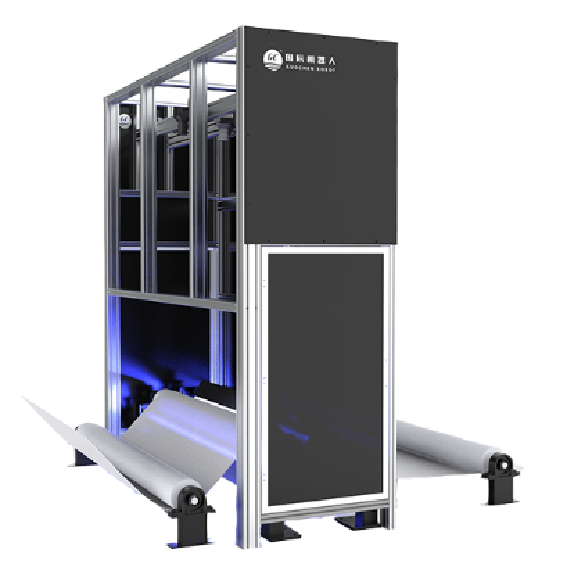

1、薄膜瑕疵检测仪


适用于EVA/POE光伏膜、双向拉伸膜、流延膜、吹膜、感光胶膜、光学膜、锂电池隔膜、铝塑膜、复合膜等的瑕疵检测。

检测速度:0-200m/m i n

幅宽:依客户定制

检测缺陷类别:杂质、黑点、固化块、白点、干水印、缺胶、褶皱、孔洞、油印、透明块、毛发、蚊虫等

光学分辨率:最小0.01mm/pixel(可定制)

摄相机:线扫工业相机

光源:高亮线光

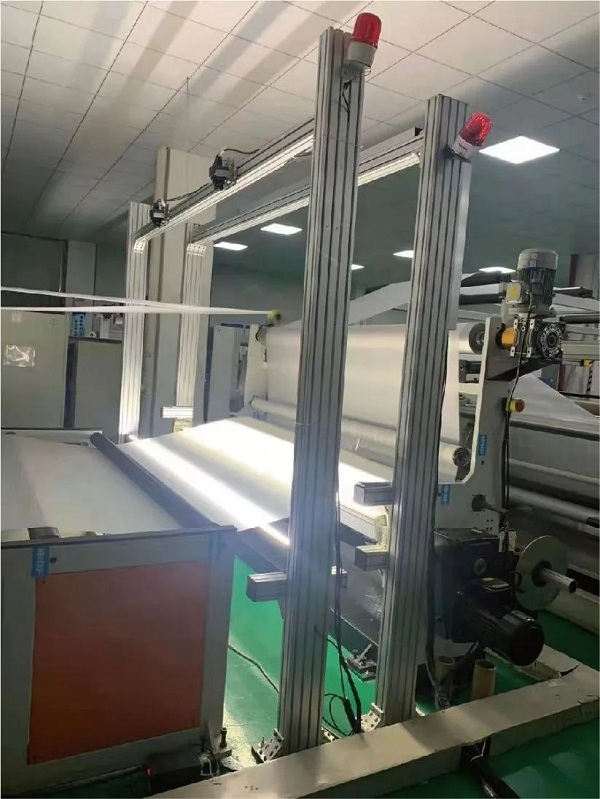

薄膜瑕疵检测仪应用现场

功能特点

1、根据用户使用习惯定制UI界面,操作便捷

2、适用多种功能膜类产品的表面瑕疵检测

3、算法具备自适应不断优化和成长的模式,适配客户标准

4、若增加新缺陷类型,支持兼容

5、智能分类,根据缺陷类型,精准判别,发送停机或报警信号

6、对检测出的缺陷进行实时分析,自动登入缺陷画面储存窗口,分析各种缺陷信息

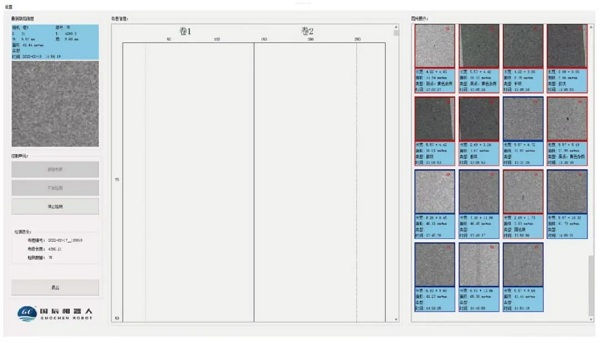

薄膜瑕疵检测仪操作界面

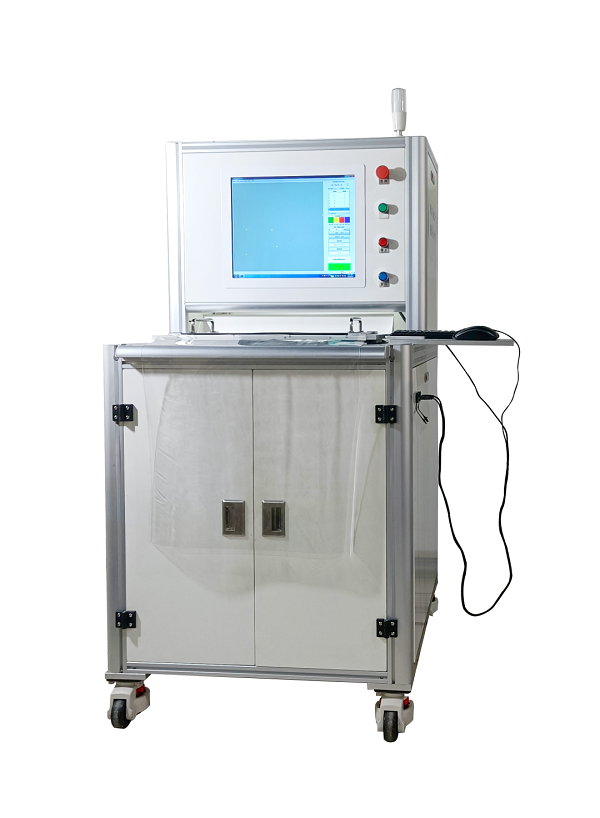

鱼眼自动分析仪


按相关国家标准检测分析透明、半透明薄膜类产品的鱼眼等异物,适用于PVC、PP、PE、PC、PPS等。

主要参数

检测缺陷类别:鱼眼

最小分辨率:10um

最小检测目标:20um

取样尺寸:100mm*100mm(可定制)

摄像机:高分辨率面阵工业相机

光源:LED平行面光源

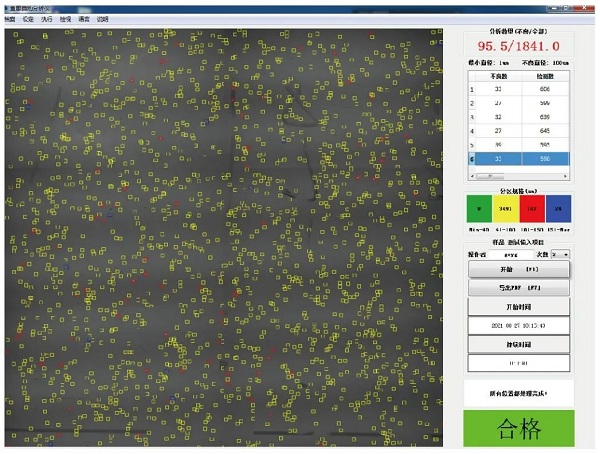

鱼眼自动分析仪操作界面

功能特点

1、检测薄膜鱼眼的大小与数量

2、采用自主研发GC-IQD智能质量检测技术,高效、稳定、可靠

3、可适用多种薄膜片材产品的鱼眼检测(PVC、PP、PE、PC、PPS等)

4、优化的光源技术具有普适性

5、对检测出的鱼眼进行实时分析,自动登入鱼眼缺陷画面储存窗口,分析各种缺陷信息

6、可自动导出分析报表

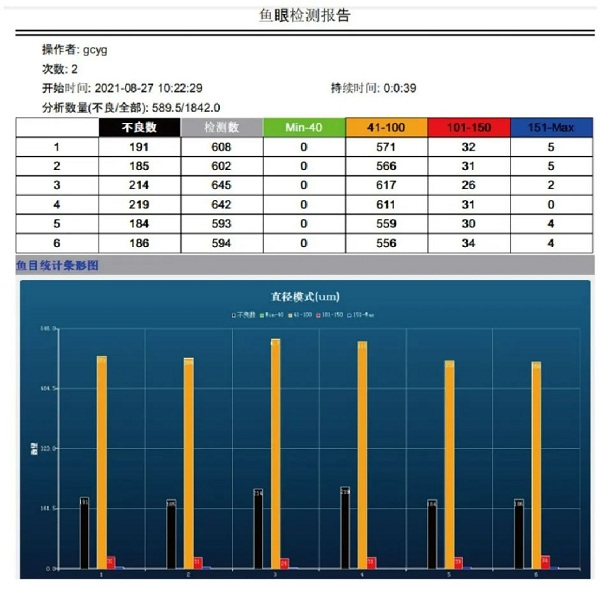

鱼眼自动分析仪导出的检测报告
