案例| 无纺布跳线视觉检测解决方案

2021-12-28 10:29

无纺布的表面质量将直接影响最终产品的质量。由于生产线的高速化,无纺布不可避免地会产生各种污渍和缺陷。今天我们来聊聊国辰无纺布视觉检测的案例吧


【客户需求】

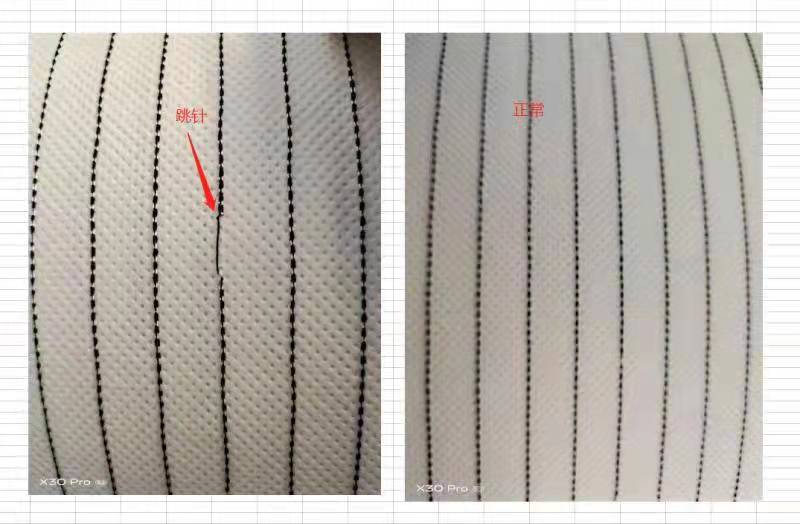

客户主要检测无纺布是否有跳线问题如下图

无纺布检测需求

【国辰检测方案】

使用2个高精度GigE相机,1根Led高亮光源,1台工控机,在生产速度3m/min(Max),检测单卷宽度600mm(Max),单卷宽度400mm(min)的情况下,达到横向精度0.5mm、纵向精度0.5mm,呈现最佳检测效果。光源使用高亮LED光源模组将提供更高的照明亮度和使用寿命,使相机可以在高速线扫状态下稳定扫描出最清晰的图像。

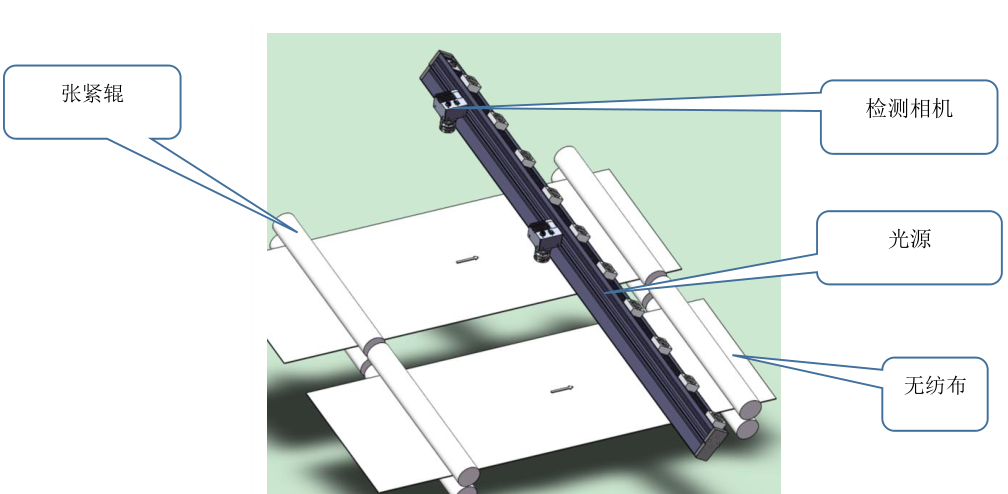

无纺布检测示意图


该方案是基于甲方现场设备生产情况和无纺布具体产品的检测要求得出的方案示意图;主要检测无纺布的单面,主要检测布面上跳线;同台检测设备安装双门幅无纺布厚度需控制在±1mm以内,否则影响检测精度;

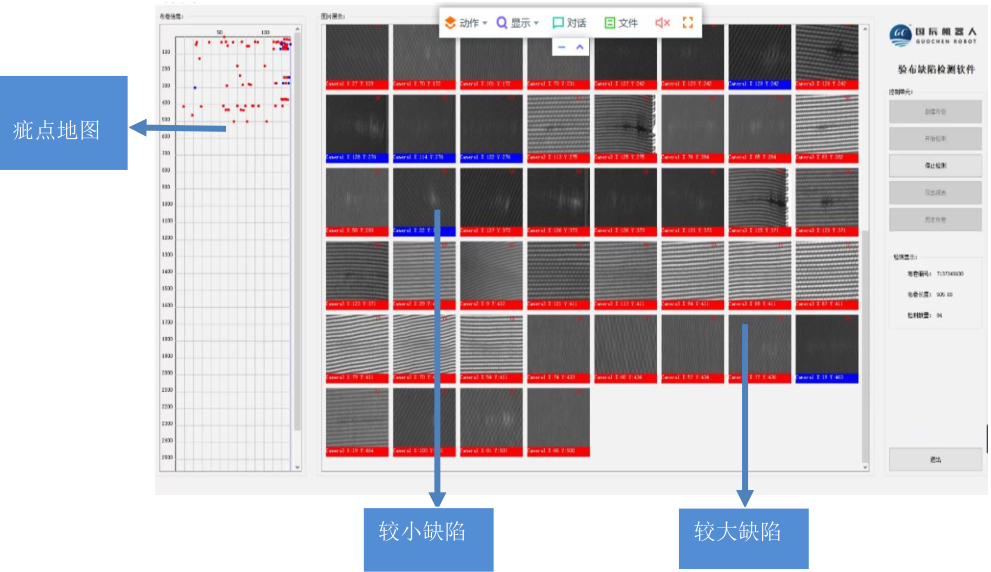

【软件采集界面】

无纺布瑕疵检测的结果

【主要检测参数】

针对检测需求,结合算法检测情况



最后 如果你在无纺布缺陷的检测上遇到了问题、部分给我打电话 我们将会有专门的顾问一对一和你对接。帮你解决问题
