新能源电池盒 视觉测量及检测系统

2021-11-02 09:33

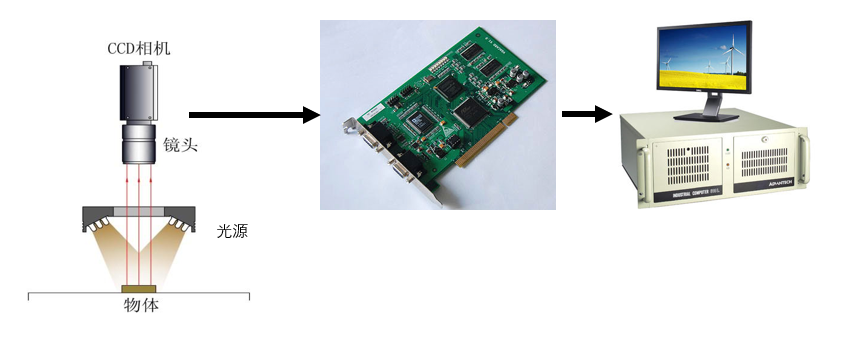

【检测原理】

通过CCD工业相机将被摄取目标转换成图像信号,传送给专用的图像处理系统,根据像素分布和亮度、颜色等信息,转变成数字化信号;图像系统对这些信号进行各种运算来抽取目标的特征,进而根据判别的结果来控制现场的设备动作。

检测原理

【客户检测需求】

1、焊缝检测:

焊点个数、高度0.3mm;焊道有无,偏差0.5mm,焊洞,焊疤,黑烟10mm;带焊接挂件处平面度0.5

2、尺寸检测:箱体挂载点孔径、高低,密封面对角平面度0.5mm、单个模组底面平面度1.75,凹凸点高度0.5、挂件加工侧尺寸;

3、检测拉铆螺母、支架、套筒、钢丝螺纹套等有无、大小、高低,是否错装,标件识别错漏

4、涂胶有无、PVC是否喷涂及露白

5、识别铆钉高度、数量

6、表面铝屑0.1mm

7、侧面划伤、磕碰、毛刺0.2mm

8、丝印、正负极标识有无,字符识别、大小、断丝 二维码识别、字符核对

新能源电池盒 视觉测量

【检测效率】

检测效率:5分钟/件

三维检测 0.1mm

位置精度: 0.1mm

平面度精度: 0.1mm

【软件系统功能】

1.实时监控:可与传输系统对接。

2.数据查询:可利用Microsoft SQL Database做数据查询及数据导入导出。

3、加密工程界面,输入密码可以设定及修改参数;

4、检测完成后在屏幕上显示检测内容结果,通过显示绿色,不通过显示红色,待检测为黄色;

5、记录保存检测数据储存以每班12小时为准保存到固定的文件夹(硬盘1T);

6、检测节拍按钮启动0.5S,检测拍照(拍照1帧~5.8帧每秒)、图像对比、数据保存、对比结果数据输出240S以内完成
